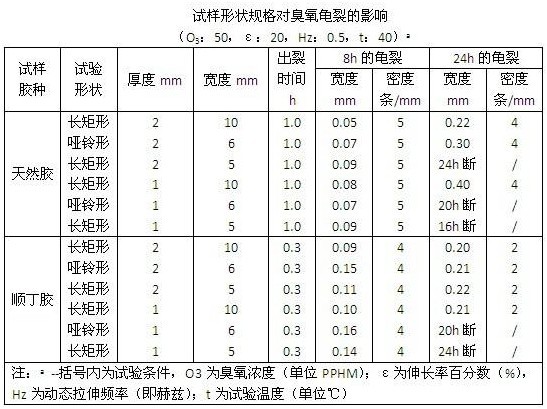

臭氧老化試驗箱對試樣的形狀和規(guī)格主要是根據(jù)評價指標和能夠反映臭氧老化的特征來確定的。硫化橡膠臭氧老化的特征主要發(fā)生在試樣的表面，當試樣受到應力作用或處于應變狀態(tài)時，臭氧就會對其發(fā)生氧化的作用，在試樣表面產(chǎn)生臭氧龜裂，其裂紋的方向基本上是與應力方向垂直的。若采用長矩形試樣，則可使試樣被拉伸時應力分布比較均勻，產(chǎn)生的龜裂不會引起相鄰部分的應力松弛，試驗結果比較客觀。因此，評價臭氧龜裂試驗時宜采用長矩形試樣。另外，硫化橡膠經(jīng)臭氧老化后，其實用性能，例如拉伸性能會相應地變劣，因而亦能反映出其受臭氧老化的程度，所以臭氧老化試驗箱GB/T13642-1992標準增加了啞鈴形試樣的規(guī)定。表1示出了試樣形狀規(guī)格對臭氧龜裂影響的試驗結果。從表中可看出，試樣形狀對龜裂出現(xiàn)時間影響不大，但對龜裂程度的發(fā)展和斷裂的速度則有影響。如較薄和較窄的試樣龜裂的發(fā)展和斷裂的速度較快，啞鈴形試樣的裂紋容易集中在兩端拐彎處。因此，一般作評價臭氧龜裂的老化試驗，宜采用較薄或較窄的試樣，不同形狀規(guī)格的試樣是不能作比較的。
|
